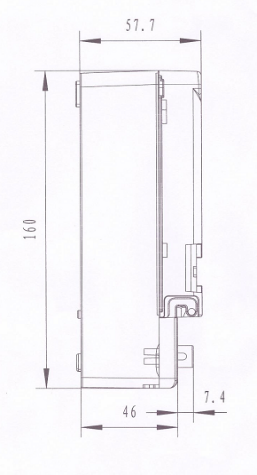

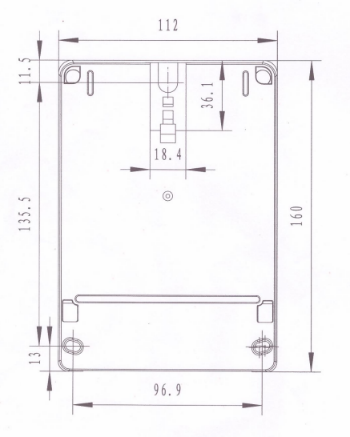

安裝尺寸:

一、核心特點

1. 雙計雙控功能

o 雙計：同時計量兩路獨立電路的用電量（如主用電和備用用電，或兩戶獨立計量）。

o 雙控：支持對兩路電路進行獨立遠程控制（如通斷操作、負載管理）。

2. 高度集成化設計

o 單表集成雙路計量與控制功能，減少表箱數量和布線復雜度。

o 示例：傳統方案需2個電表+2個控制開關，現僅需1臺設備，節約空間和線材30%~50%。

3.  智能通信功能

二、節約成本

· 表箱成本：單表替代多表，減少表箱數量和尺寸。

· 安裝費用：人工成本降低48%以上（原需安裝兩臺電表，現僅需一臺）。

· 線材成本：集成雙路輸入輸出，減少獨立回路的線纜長度（如共用零線）。

· 運維成本：遠程監控+藍牙本地維護，減少人工巡檢頻率，提升故障響應速度。

三、典型應用場景

1. 分時電價管理

o 高峰時段切換至備用電路（如儲能系統），降低用電成本。

2. 分布式能源系統

o 計量電網購電與光伏發電量；智能切換并網/離網模式。

3. 智能樓宇/園區

o 對空調、照明等負載分路控制，實現節能（如夜間關閉非必要電路）。

4. 物業電網改造

o 單表解決多戶計量（如兩戶共享一個表箱），降低改造費用。

四、選型與實施建議

1. 關鍵參數要求

o 電壓等級：單相（220V）或三相（380V）。

o 電流范圍：根據負載選擇（如60A/100A）。

o 通信協議：4G支持TCP/IP、MQTT；藍牙支持BLE 5.0。

2. 推薦功能擴展

o 分時計費：適配峰谷電價政策。

o 防竊電設計：磁場干擾報警、數據異常禁止充值。

o 斷點續傳：4G信號中斷時本地存儲數據，恢復后自動補傳。

3. 選型參考

o 單相電表：雙路計量+雙路控制，支持4G/藍牙/485。

o 三相電表：互感式和直通式，支持4G/485。

五、安裝優化方案

1. 布線簡化

o 利用集成端子排，兩路輸入/輸出線纜直接接入同一接口區。

2. 無線替代有線

o 4G傳輸數據省去RS485通訊線；藍牙調試免接筆記本電腦。

3. 緊湊型表箱設計

o 選擇深度≤150mm的薄型電表，適配小型表箱（如8P規格）。

六、潛在問題與應對

· 4G信號穩定性：選用支持多運營商SIM卡的設備（如全網通模組）。

· 藍牙連接距離：確保安裝位置在藍牙覆蓋范圍內（通?！?0米）。

· 控制安全性：啟用密碼保護或加密通信，防止遠程指令被篡改。

總結

雙計雙控電表通過集成化設計和無線通信技術，顯著降低硬件、安裝及運維成本，滿足智能用電管理需求。選型時需重點關注通信穩定性、控制精度與本地化服務支持，結合具體場景優化安裝方案，最大化實現節能降本目標。
